Qt ExtensionSystem 插件化框架

一、框架基本情况

Qt ExtensionSystem 是 Qt Creator 团队开发的一套 插件化框架，它为构建可扩展、可插拔的应用程序提供了完整的解决方案。Qt Creator 本身就是基于该框架构建的——编辑器、调试器、构建系统等功能模块均以插件形式存在。

该框架的核心价值在于：

动态加载：在运行时发现并加载插件，无需重新编译主程序
元数据驱动：通过 XML 元数据描述插件信息和依赖关系，实现声明式插件管理
插件依赖：自动解析插件间的依赖关系，按正确顺序加载
接口隔离：通过接口（Interface）而非实现类进行通信，降低耦合
生命周期管理：统一管理插件的加载、初始化、关闭和卸载

核心类：ExtensionSystem::PluginManager 是框架的入口，负责插件的发现、加载、依赖解析和生命周期管理。

二、核心架构与类图

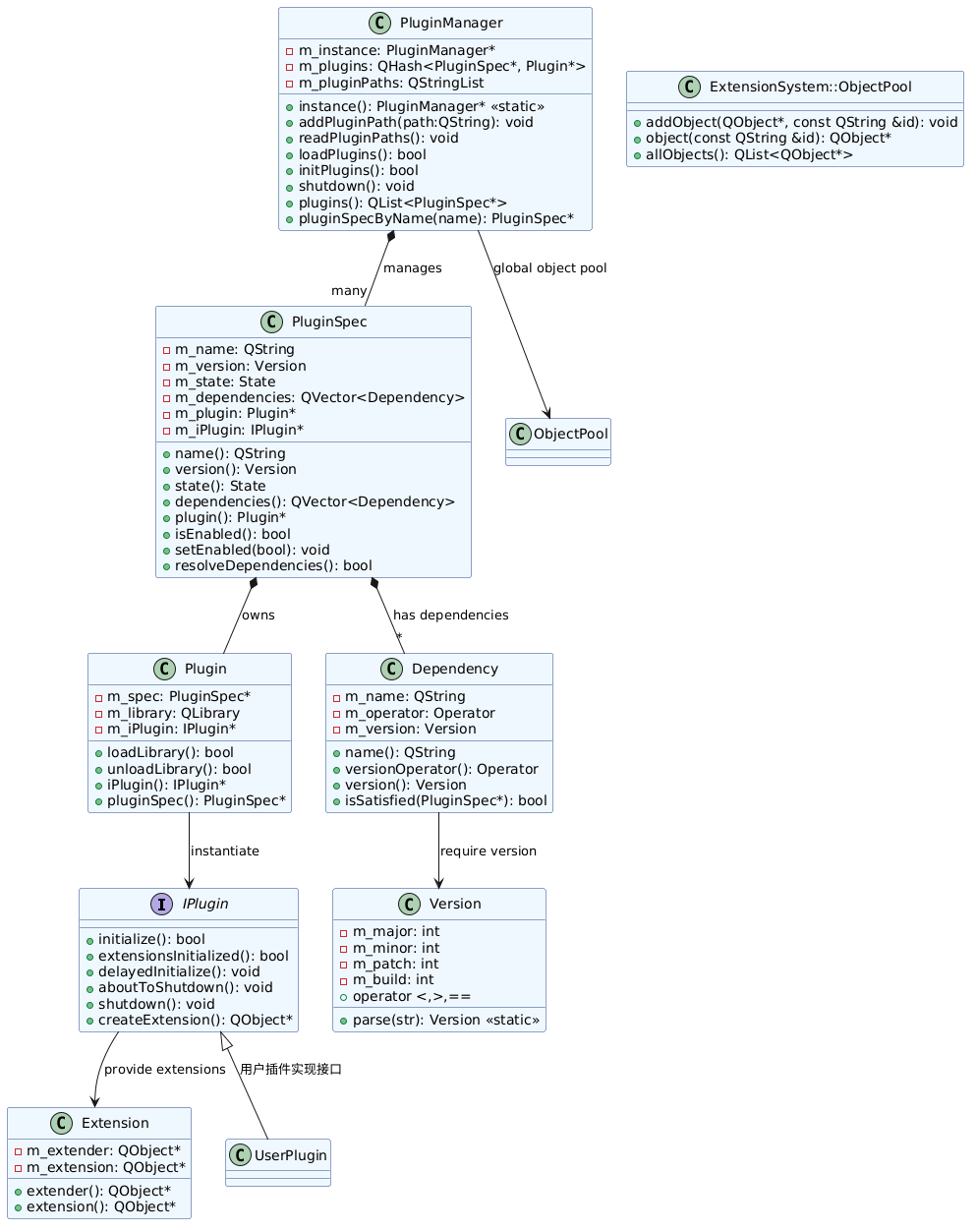

ExtensionSystem 由以下几个核心类组成：

核心类职责：

PluginManager：对外的门面类，管理插件的全部生命周期
PluginSpec：描述一个插件的所有静态信息（元数据、依赖、库路径等）
PluginMetaData：存储从 XML 元数据文件解析出的结构化信息
IPlugin：所有插件必须实现的接口，定义了插件的三阶段生命周期
Plugin<T>：模板类，简化插件的实例管理，提供类型安全的访问

三、插件加载时序图

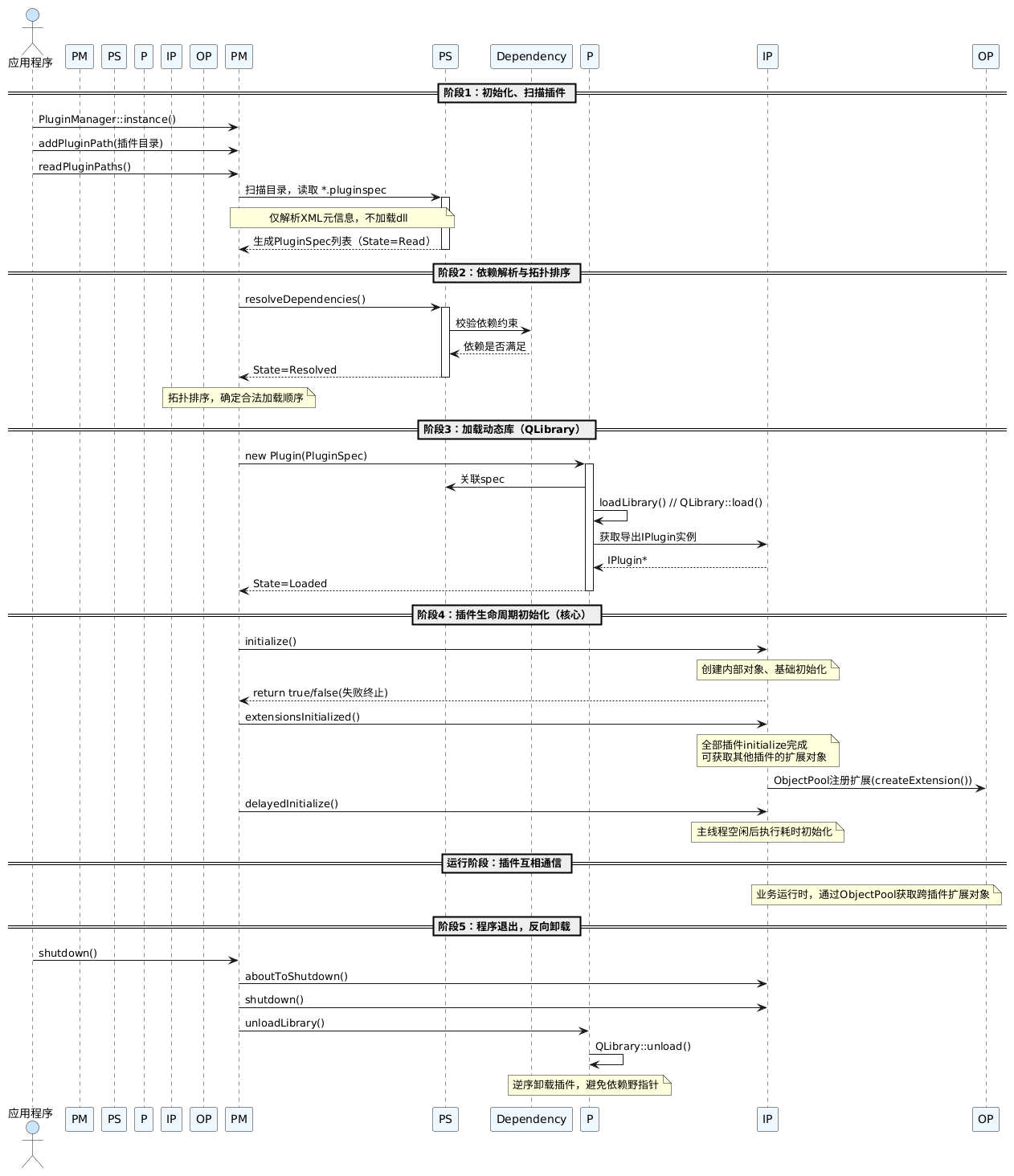

下图展示了应用启动后，PluginManager 与 PluginSpec、IPlugin 之间的交互流程，包括路径扫描、元数据解析、依赖排序、加载初始化等关键步骤：

四、插件开发核心代码

4.1 实现 IPlugin 接口

class MyPlugin : public ExtensionSystem::IPlugin {
    Q_OBJECT
    public:
    MyPlugin() = default;

    bool initialize(ExtensionSystem::PluginManager* manager) override {
        // 第一阶段：获取依赖的插件，建立通信
        auto* depPlugin = manager->getPlugin("com.example.dependency");
        if (!depPlugin) return false;
        m_dep = new DepWrapper(depPlugin);
        return true;
    }

    void extensionsInitialized() override {
        // 第二阶段：所有插件初始化完成，进行互联
        qDebug() << "MyPlugin: 所有扩展已初始化";
    }

    void aboutToShutdown() override {
        // 第三阶段：应用关闭前的清理工作
        delete m_dep;
    }

private:
    DepWrapper* m_dep = nullptr;
};

4.2 注册插件到 Qt 元对象系统

// 在 .cpp 文件中注册插件
#include
ExtensionSystem::Plugin<MyPlugin> MyPluginPlugin;

4.3 主程序加载插件

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);

    ExtensionSystem::PluginManager manager;

    // 1. 添加插件搜索路径
    manager.addPluginPath("./plugins");

    // 2. 加载插件（内部自动解析依赖、排序、加载）
    bool ok = manager.loadPlugins();
    if (!ok) {
        qWarning() << "插件加载失败:" << manager.pluginErrors();
        return -1;
    }

    // 3. 通过 ID 获取指定插件并使用
    auto* plugin = manager.getPlugin("com.example.myplugin");
    if (plugin) {
        auto* myPlugin = qobject_cast<MyPlugin*>(plugin);
        myPlugin->doSomething();
    }

    return app.exec();
}

五、元数据解析机制

每个插件通过同目录下的 metadatainfo.json（或 .xml）文件描述自身信息。PluginManager 加载时，PluginSpec 会自动解析该文件。

5.1 元数据文件示例（JSON 格式）

{
    "IID": "com.example.myplugin",
    "Name": "我的插件",
    "Version": "1.0.0",
    "Vendor": "杨超",
    "Description": "这是一个示例插件",
    "Category": "General",
    "Dependencies": [
        {
            "IID": "com.example.dependency",
            "Version": "1.0.0",
            "Type": "Hard"
        }
    ],
    "Arguments": [
        {
            "name": "autoload",
            "value": "true"
        }
    ]
}

5.2 元数据解析流程

解析步骤：
1. PluginManager 扫描所有插件目录，找到 metadatainfo.json 文件
2. PluginSpec::parse() 使用 QJsonDocument 解析 JSON 结构
3. 解析出 IID、版本、厂商、描述等基本信息
4. 解析 Dependencies 数组，构建依赖关系图
5. 解析 Arguments 数组，供插件初始化时使用

5.3 IID 的作用

IID（Interface Identifier）是插件的唯一标识符，采用反向域名格式（如 com.example.myplugin）。IID 的作用：

作为插件的唯一标识，用于 getPlugin() 查询
作为依赖声明的引用目标
避免不同插件之间的命名冲突

六、插件依赖机制

6.1 依赖类型

Hard（硬依赖）：被依赖的插件必须存在且版本满足要求，否则本插件加载失败
Soft（软依赖）：被依赖的插件不存在时本插件仍可加载，但功能可能受限

6.2 依赖解析算法

PluginManager 使用 拓扑排序（Topological Sort） 确定插件加载顺序，确保被依赖的插件先加载。

// PluginManager 内部的依赖排序逻辑（简化示意）
void PluginManager::resolveDependencies() {
    QList<PluginSpec*> sorted;
    QSet<PluginSpec*> visited;

    for (auto* spec : m_pluginSpecs) {
        if (!visited.contains(spec))
            topoSort(spec, visited, sorted);
    }

    // 按 sorted 顺序加载，保证依赖先加载
    for (auto* spec : sorted) {
        spec->loadPlugin();
    }
}

void PluginManager::topoSort(
        PluginSpec* spec,
        QSet<PluginSpec*>& visited,
        QList<PluginSpec*>& sorted) {
    visited.insert(spec);
    for (auto* dep : spec->dependencies()) {
        if (!visited.contains(dep))
            topoSort(dep, visited, sorted);
    }
    sorted.append(spec);
}

6.3 版本匹配

依赖声明中可以指定版本范围，PluginManager 会检查版本兼容性：

"1.0.0"：精确匹配
"[1.0.0,2.0.0)"：范围匹配（左闭右开）
">=1.0.0"：最小版本

6.4 循环依赖检测

注意：ExtensionSystem 会检测循环依赖并报错。如果 A 依赖 B，B 又依赖 A，两个插件都无法加载。设计时应避免循环依赖，可通过引入第三各方插件或调整依赖方向解决。

七、实战：构建可插拔的机器人示教器

实战场景：基于 ExtensionSystem 构建机器人示教器，将运动控制、IO 管理、安全策略等模块插件化。新增机器人型号时，只需开发对应的驱动插件，无需修改主程序。

目录结构：

teachPendant/
├── bin/
│   └── teachPendant.exe
└── plugins/
    ├── motioncontrol/
    │   ├── motioncontrol.dll
    │   └── metadatainfo.json
    ├── iomanager/
    │   ├── iomanager.dll
    │   └── metadatainfo.json
    ├── safetystrategy/
    │   ├── safetystrategy.dll
    │   └── metadatainfo.json
    └── robotdriver_xsta/
        ├── robotdriver_xsta.dll
        └── metadatainfo.json  ← 依赖 motioncontrol, iomanager

robotdriver_xsta 的元数据：

{
    "IID": "com.teachpendant.robotdriver.xsta",
    "Name": "新时达机器人驱动",
    "Version": "1.0.0",
    "Dependencies": [
        { "IID": "com.teachpendant.motioncontrol", "Type": "Hard" },
        { "IID": "com.teachpendant.iomanager", "Type": "Hard" },
        { "IID": "com.teachpendant.safetystrategy", "Type": "Soft" }
    ]
}

八、Qt .pro 与 CMake 集成

.pro 配置

QT += extensionsystem

SOURCES += \
    myplugin.cpp

HEADERS += \
    myplugin.h

DISTFILES += \
    metadatainfo.json

CMake 配置

find_package(Qt6 REQUIRED COMPONENTS Core ExtensionSystem)

qt_add_plugin(myplugin
    SHARED
    myplugin.cpp
    myplugin.h
)

qt6_add_resources(myplugin metadatainfo
    PREFIX "/"
    FILES metadatainfo.json
)

八、最佳实践与总结

接口编程：插件间通过纯虚接口通信，避免依赖具体实现类
IID 规范：使用反向域名格式，确保全局唯一
依赖最小化：减少硬依赖，优先使用软依赖降低耦合
版本语义化：遵循 SemVer，确保版本号可被依赖方正确解析
生命周期：initialize 中不要做耗时操作，extensionsInitialized 中再建立互联
错误处理：initialize 返回 false 时，PluginManager 会自动卸载该插件并跳过依赖它的其他插件

延伸阅读：Qt Creator 源码中 src/plugins/ 目录下的所有模块都是基于 ExtensionSystem 构建的，阅读其源码是深入理解该框架的最佳方式。
